滑觸線安裝施工步驟介紹

滑觸線種類比較多，常見的滑觸線有單極滑觸線，多極管式滑觸線，無接縫滑觸線，鋼體滑觸線。

以下是幾種常見滑觸線的安裝圖解及步驟說明：

1. 通用滑觸線安裝步驟

測量定位：根據設計圖紙要求確定支架的安裝位置。

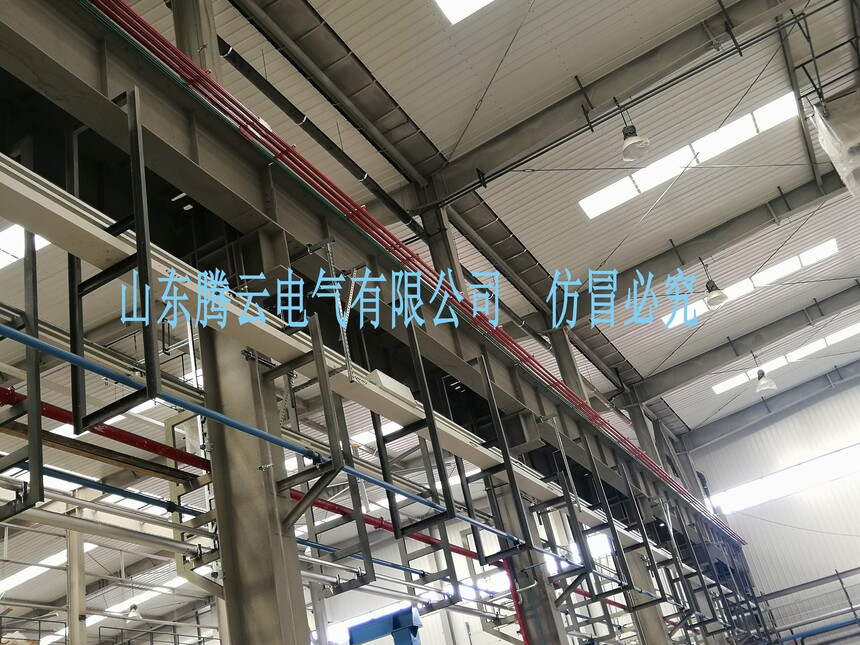

支架安裝：

支架應與行車道軌垂直安裝，所有支架應與行車道軌保持水平。

支架間距一般爲1.5-2米，特殊情況可适當調整。

在鋼梁上安裝時，可直接用電焊固定，焊條需根據行車梁的材料選擇。

吊夾安裝：在支架上預先安裝吊夾，需用墊圈墊實，以防損壞。

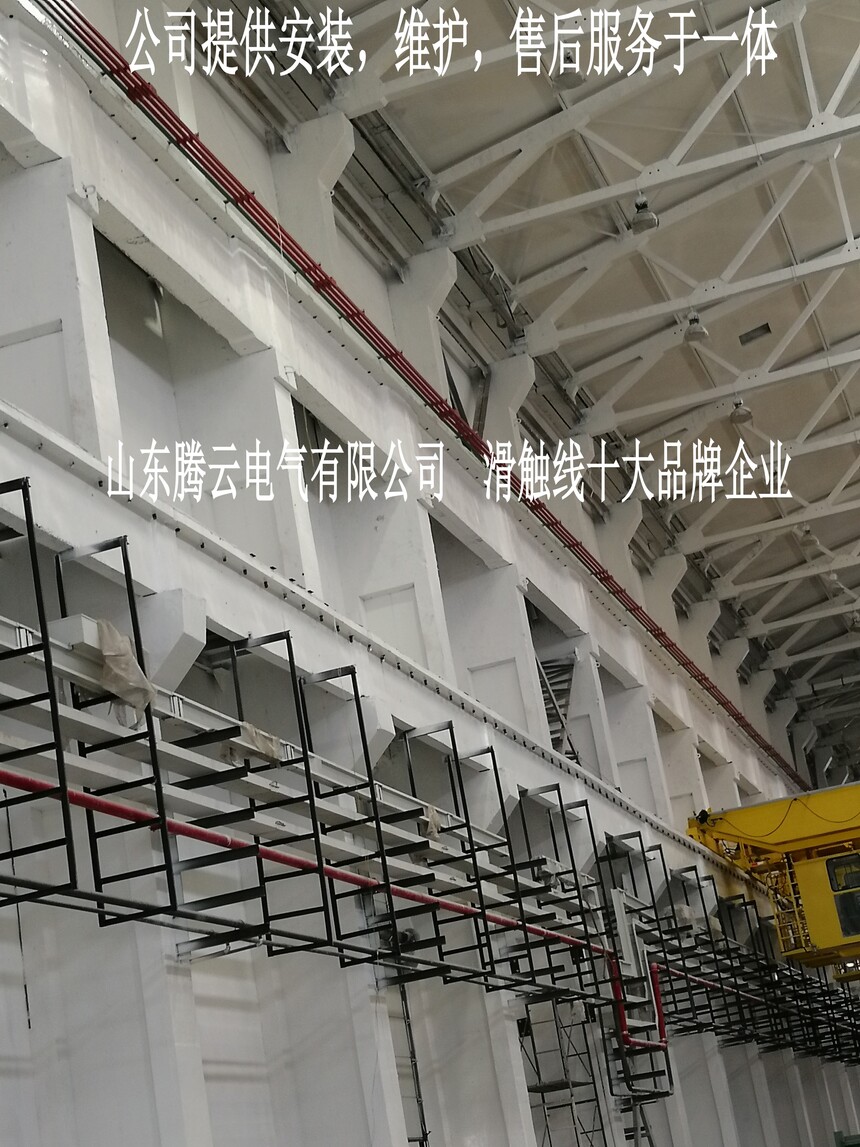

滑觸線安裝：

将滑觸線依次裝入提挂架卡槽内，用接頭連接各段滑觸線。

滑觸線的直線度與軌道中心高度允差在正負15mm之間，扭曲度小於15mm/10mm。

角鋼滑接線連接時，需用相同截面的連接托闆襯墊並焊接，焊接處需锉光。

膨脹部件安裝：根據現場環境溫度合理設置膨脹部件的間隙。

集電器及支架安裝：

在移動設備上選取合理位置安裝集電器支架
，確保集電器處於标準高度。

集電器活動臂與滑觸線主體需平行，允許範圍在±3mm。

通電試車：確認安裝正確後通電試車，觀察設備運行情況，如有異常需立即調整。

2. 環形滑觸線安裝步驟

規劃設計：根據實際需求和現場環境制定詳細安裝方案，確定滑觸線路徑、長度和懸挂方式。

材料準備：準備好環形滑觸線本體、集電器
、支架、連接件等材料。

安裝支架：

按設計方案在支撐結構上安裝支架，確保水平度和垂直度。

彎弧段支架間距應加密，保證滑觸線穩定。

滑觸線安裝：根據設計要求将滑觸線安裝在支架上。

連接與調試：完成連接後，進行通電調試，確保運行正常。

3. 無接縫滑觸線安裝步驟

線夾安裝：

将線夾提前套在滑觸線上。

使用專用工具将線夾壓緊，確保線夾完全嵌入。

将線夾尾部接入接線器並固定。

懸挂裝置固定：

懸挂裝置要放置平穩，減小震動。

與滑觸線方向保持一緻，松緊适度
。

確保懸挂裝置牢固，防止滑觸線松動或脫落。

線路連接：

将導電器件固定在接線箱内，並連接其他線路。

使用導電器件将滑觸線與接線箱連接。

對接口處進行壓接處理，確保連接牢固。

4. 單極滑觸線安裝步驟

角鋼支架安裝：

選擇合适的角鋼支架形狀（如“一”字形、“Z”字形等）。

将角鋼支架焊接在軌道鋼結構上，保持水平垂直和平行。

滑觸線及附件安裝
：

安裝提挂架，但不要立即擰緊螺母。

将滑觸線裝入提挂架卡槽内，用接頭連接各段滑觸線，擰緊螺母。

安裝滑觸線端冒。

動力輸入安裝：将電源線頭剝好後，擰緊在螺母上，並在銅線和鋁闆結合處塗導電膏。

膨脹段和檢修段安裝：

車間長度超過150米時需安裝膨脹段，其兩端需添加角鋼支架。

有兩台以上行車的車間建議安裝檢修段，其位置不限，兩端需安裝電源連接線。

集電器及支架安裝：在移動設備上安裝集電器支架，確保集電器處於标準高度。

5. 多極管式滑觸線安裝步驟

安裝扁鋼支架：用螺栓或焊接方式将扁鋼支架固定在行車梁上，标準間距爲1.2米。

安裝滑觸線：将滑觸線安裝在支架上，確保連接牢固。

連接電源：将電源線連接到滑觸線的進線端。

安裝集電器：在電動葫蘆上安裝集電器，確保其與滑觸線接觸良好。

調試運行：通電後進行調試，檢查設備運行是否正常。

以上是常用滑觸線安裝步驟，在具體環境下也可适當微調，以供大家參考使用。
